攝影機 CMOS 與 CCD 的差別

市面上的 監視器 種類越來越多

監視器其實就是一種攝影的設備，所以顧名思義叫做 攝影機

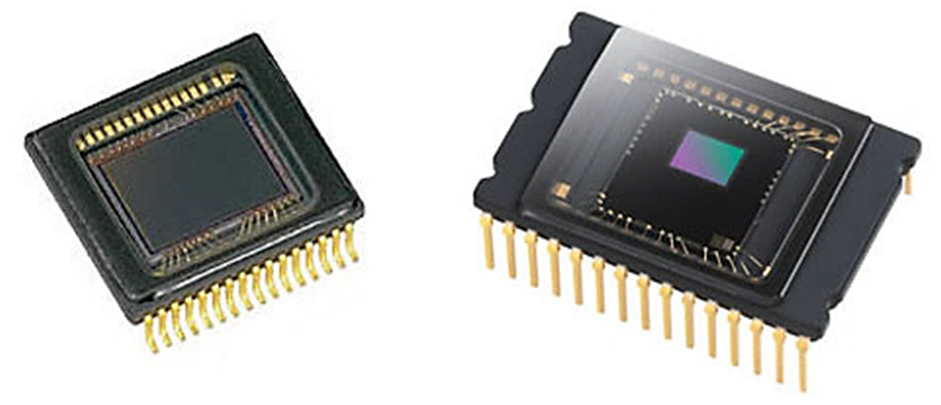

但是您知道 攝影機 裡最重要的的光學元件，就是成像晶片，分為兩大類，一種是 CCD，而另一種是 CMOS 。

這兩種 攝影機 晶片有何差異呢？

以下來為您說明：

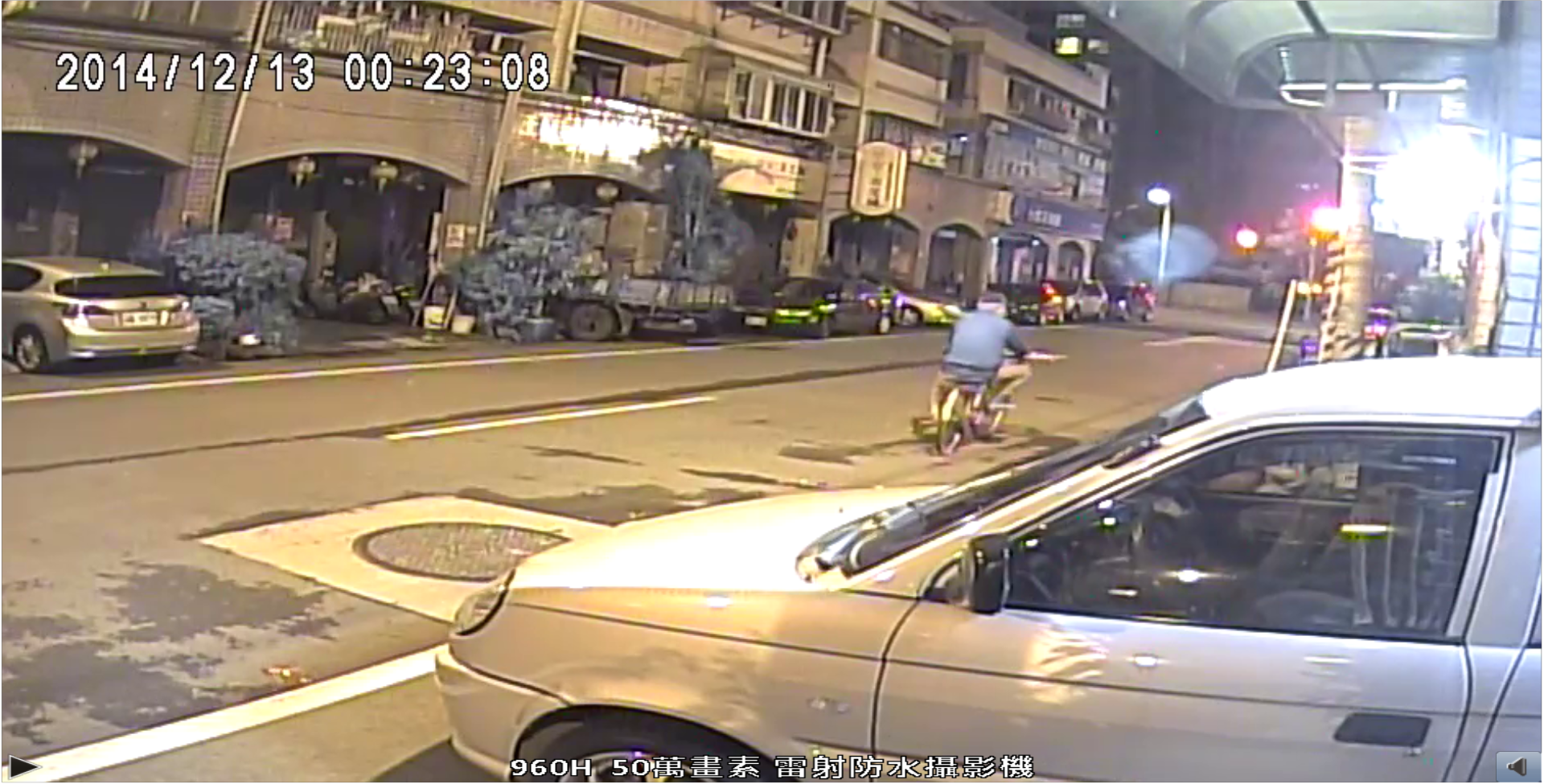

第一類  CCD

早期的 攝影機，是以 CCD 為主，類比訊號，對光的反應靈敏，因此色彩較真實，但不銳利，因此 CCD 的影像，解析度 都不高，

而且需透過同軸纜線傳輸類比訊號，同軸纜線的頻寬也不高，所以 CCD 攝影機 在夜視功能反應較好，但是不夠清晰，

因為對光的反應敏感，所以相對的成像速度也較快，所以 CCD 可應用於拍攝高速的物體上。

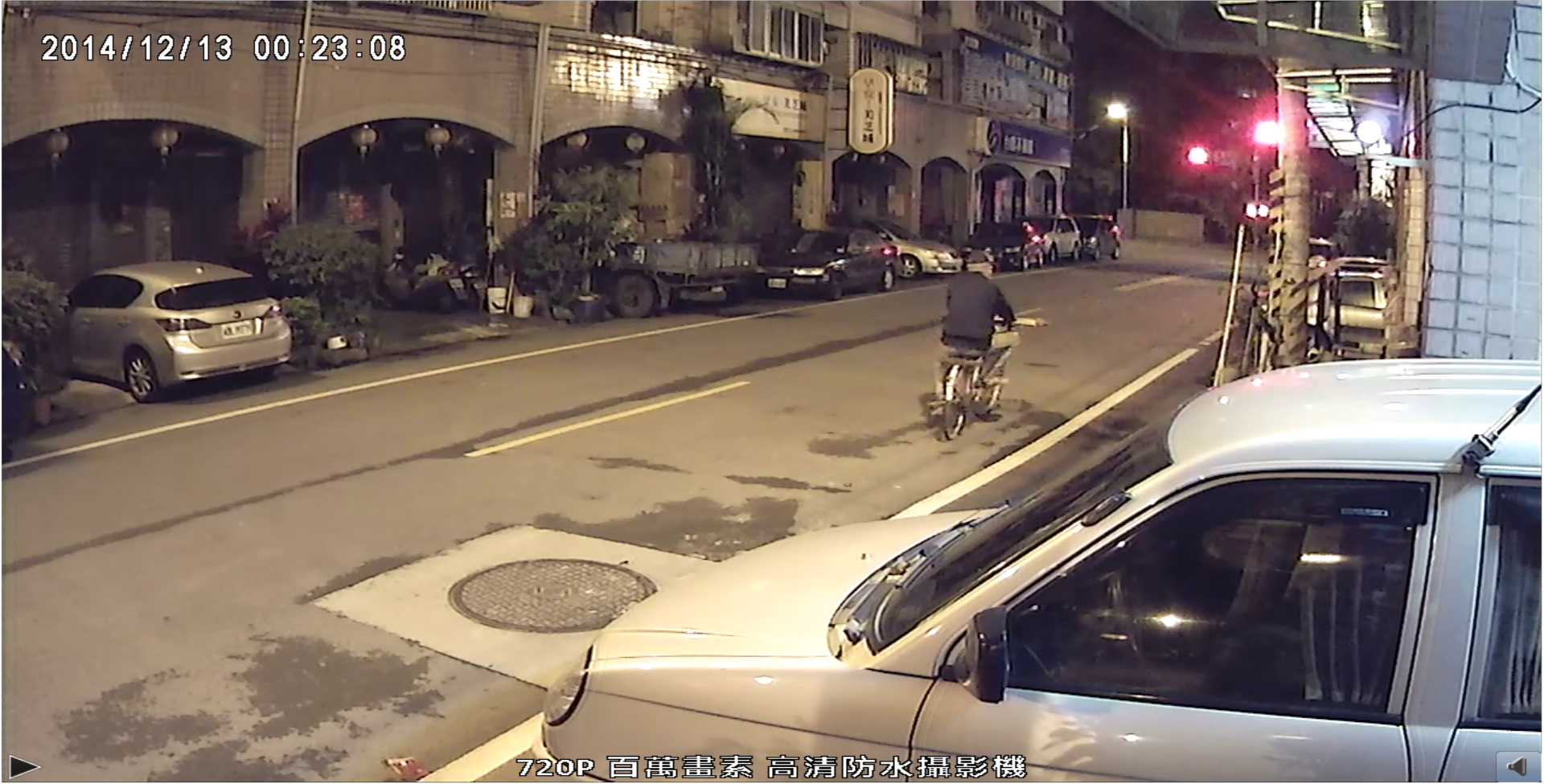

第二類 CMOS

近幾年科技發達，許多 攝影機、數位相機、手機的相機，皆採用 CMOS 當作成像的元件，

因為 CMOS 晶片對光的反應不靈敏，成像速度較慢，但是對於物體的拍攝，是非常的清晰的，

手機都已經有1000萬 畫素 以上的成像 解析度 了，

高級的類單眼也已經達到2000萬 畫素 以上，

而 監視系統 用的 攝影機，最低都有100萬 畫素，最高也有500萬 畫素 以上的 解析度 了，

成像細膩、對比清晰、顏色鮮豔，但是成像速度較慢，

而且因為 解析度 高，每張成像的檔案都非常的大，因此需要以高頻寬的方式來傳輸，





成像速度

所以您發現了嗎，您ˊ的手機相機，雖然 解析度 畫素 很高，但是在選擇成錄影的時候，大多數的手機，都只能降階錄影，才能達到影像的順暢度，

談到順暢，關鍵的參數單位，就是(幀/每秒)( fps )就是(每秒幾張影像)，就是快門速度的差異

人眼所見到的影像，因為”視覺暫留”的關係，

10 fps  每秒成像10張以下，您就會覺得累格、延遲、卡卡的

15 fps  每秒成像15張，您會覺得順暢，但是總是感覺有點不順

20 fps  每秒成像20張，您會覺得很順暢

30 fps  每秒成像30張，您會覺得超流暢

60 fps  每秒成像60張以上，很即時、很真實、跟真的一樣

上千 fps，只有在高速錄影機及精密攝影儀器使用，作為研究分析使用。



結論

監視系統 中數位的 攝影機，幾乎都是選用 CMOS 作為成像元件，但是需要注意的是光源的補足，以及錄存的速度。

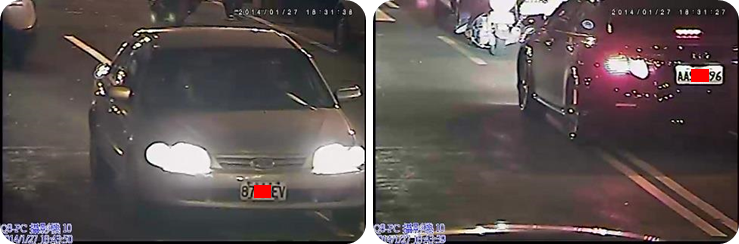

但是如果要捕捉高速行駛下的車輛車牌，建議使用 CCD 的 攝影機，而且一定要搭配光學自動光圈的鏡頭，才有效果。

但是如果預算充裕，CMOS 也有車牌專用機，但是設備昂貴，且需要搭配較高等級的錄影主機，足夠的傳輸頻寬，才能達到高速錄存的效果。
