遠距離 高頻寬 無線網路 應用於村鄰里雲端 監視系統

應用案例說明：





以往村鄰里，監視系統，都是使用有電線電纜及同軸纜線配置 監視系統 缺點一堆。

1.初期配線建置經費甚高，配線、埋管、開挖、裝設備，動輒近百萬元。

2.電線桿上除了電線、第四台、又多加了 監視系統。

3.線路會因為颱風及樹木的摧殘，減少線路耐久性。





4.斷線後除了安全的疑慮外，更直接衝擊的是復原的維修費用，許多村鄰里並不會有直接的專款可以使用。

5.需要安裝攝影機的位置如果太遠，傳送的監視訊號必須加裝強波器，影像也並不完全清晰。

6.即便同軸電纜能達到安裝位置，但同軸能呈現的 監視系統 畫質，畢竟有限。

建議採用：遠距離 高頻寬 無線網路 監視系統，將修正上述缺點。以下將分析案例說明。



[embedplusvideo height=”271″ width=”430″ editlink=”http://bit.ly/1Ir6YCd” standard=”http://www.youtube.com/v/lItCXVBVrkc?fs=1″ vars=”ytid=lItCXVBVrkc&width=430&height=271&start=&stop=&rs=w&hd=0&autoplay=1&react=1&chapters=&notes=” id=”ep8397″ /]



一、監視攝影機發展：

監視系統 以早已提升至數位百萬畫素高解析影像甚至2K/4K錄影，每支攝影機的影像，都需要”高頻寬”網路傳遞。

1.數位攝影機至少130萬畫素起跳，基本錄影頻寬都需要到2Mbps，如果用到200萬畫素，至少都使用4Mbps，這只是單支攝影機影像的需求頻寬，加入聲音，更不止於此。

2.一套監控系統標準的連線模式，應該是攝影機以網路傳回NVR錄影主機，遠端監視 或 雲端監視，應該連至主機索取資料，而不是再對攝影機索取封包資料。



二、監視系統 連線型態：

攝影機至錄影主機(NVR)之間的連線，大多採用網路纜線，甚至採用光纖網路，往往遇到的狀況：距離太遠(銅纜網路100m限制)、線路保護不易(鼠害、環境災害、人為損傷)、佈線工資昂貴(配管、放線固定、拉線工資)、開挖復舊大興土木(暗管埋設、節點保護、戶外設備箱固定)、甚至網路架構層級太多(太多層SWITCH網路集線器)



1.有線網路傳遞的距離雖然使用了cat.6甚至cat.7傳遞的長度在IEEE的規定仍以100公尺為標準，雖然可以拉到130公尺，但丟失封包的風險將提高，甚至無法運作網路。

2.工廠廠房長寬加上樓層及機房位置，大多超過100公尺，加上配置EMT管保護，該工程的費用預算早已遠超過購置更多的攝影機。

3.如果使用光纖網路，以200公尺的案例，多模光纖、光電轉換器、配管保護、光纖熔接、光纖收容箱，甚至未來查修復原，其費用肯定超過銅纜網路線。







三、無線網路 規劃建議作為：

富躍科技 擁有 遠距離 高頻寬 無線網路,監視系統 整合豐富施工經驗，以 無線網路 將監視資訊系統網路傳回機房，再向ISP業者申裝網路，不但減少網路月租費用，並在工程上減少了施工時程。





1. 還在使用多點xDSL回傳至機房嗎？改改吧，我國ISP業者，是以頻寬計費的，不是不用xDSL，只是更有效的使用ISP提供的頻寬，把錢花在刀口上。

2.網路的頻寬以 無線網路 為區網，以ISP業者提供的頻寬為中控系統集中整合專用。

3.甚至開放給民眾連線，擁有更高效率的生活品質。





四、標準化 無線網路：

以往 無線網路 所建置的用途，大多以服務行動裝置上網使用，亦大多採用802.11bgn  2.4GHz~2.5GHz  WiFi 頻率建置，同一頻率需多設備使用，就容易造成干擾，有時候連的到，卻無法上網。

1.以 頻譜 掃描可探出頻率使用狀況，而非以 無線網路 掃描，只看得出SSID



五、無線網路 理論：

簡單說，2.4G WiFi無線網路，只有100MHz可以使用，雖然看的到11個頻道，但在一個封閉空間，能使用的乾淨頻道只有CH1、CH6、CH11三個，還不能開啟MIMO也就是802.11N的協定，一個802.11N會展頻使用，如CH1+CH7或CH7+CH11，藉以達到40MHz傳輸的頻率寬度。

1.BGN給行動裝置，AC為主幹，AN為支幹，規劃建置



六、採用的 無線網路：

富躍科技 採用標準5GHz~5.8GHz  WiFi  802.11a/n及802.11AC作為 無線網路 的佈設，好處是頻道寬度有80MHz，共有22個頻道可以使用，且同一個地區大範圍，非常難遇到22個頻段全部用滿，可見遭受干擾的狀況自然降低，同理無線網路斷線的狀況也排除了干擾造成的狀況。



七、建置規劃 無線網路 主幹：

主幹 遠距離 無線網路 的配置，將 高頻寬 系列配置於主幹傳遞，每個主幹可擁有延伸三段的方向，也就是單點對三點，共享無限總頻寬理論值有600Mbps(實際1公里420~500Mbps)、300Mbps(實際1公里150~200Mbps)兩款建置，延伸端可交錯搭配。



八、延伸利用 無線網路 支幹：

支幹 遠距離 無線網路 的配置，將主幹以有線網路接續支幹 無線網路 基地台，在分享給5~8段不同方向的延伸支幹，延伸後以有線方式接續攝影機，共享頻寬理論為100Mbps((實際1公里60~80Mbps)

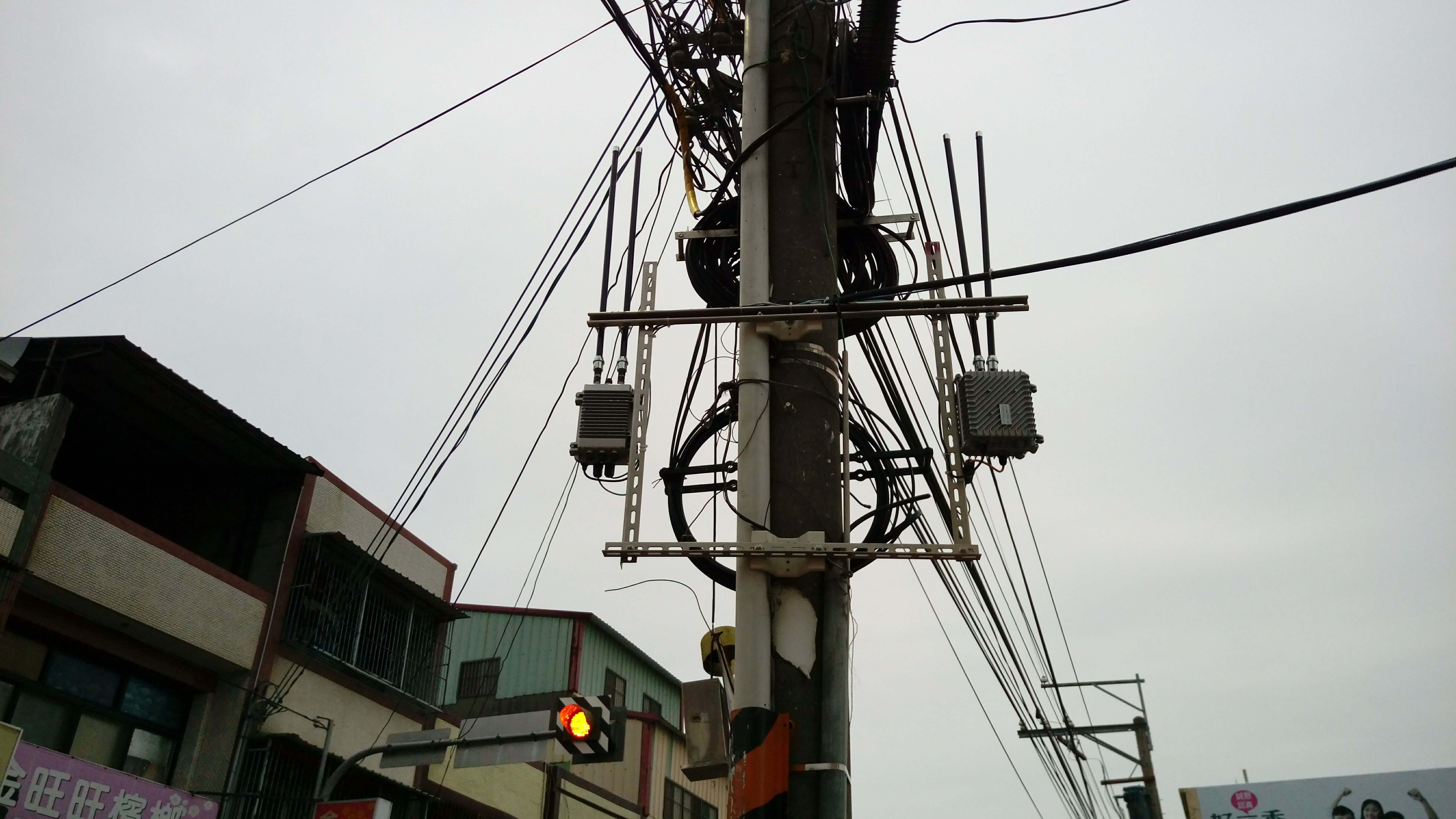

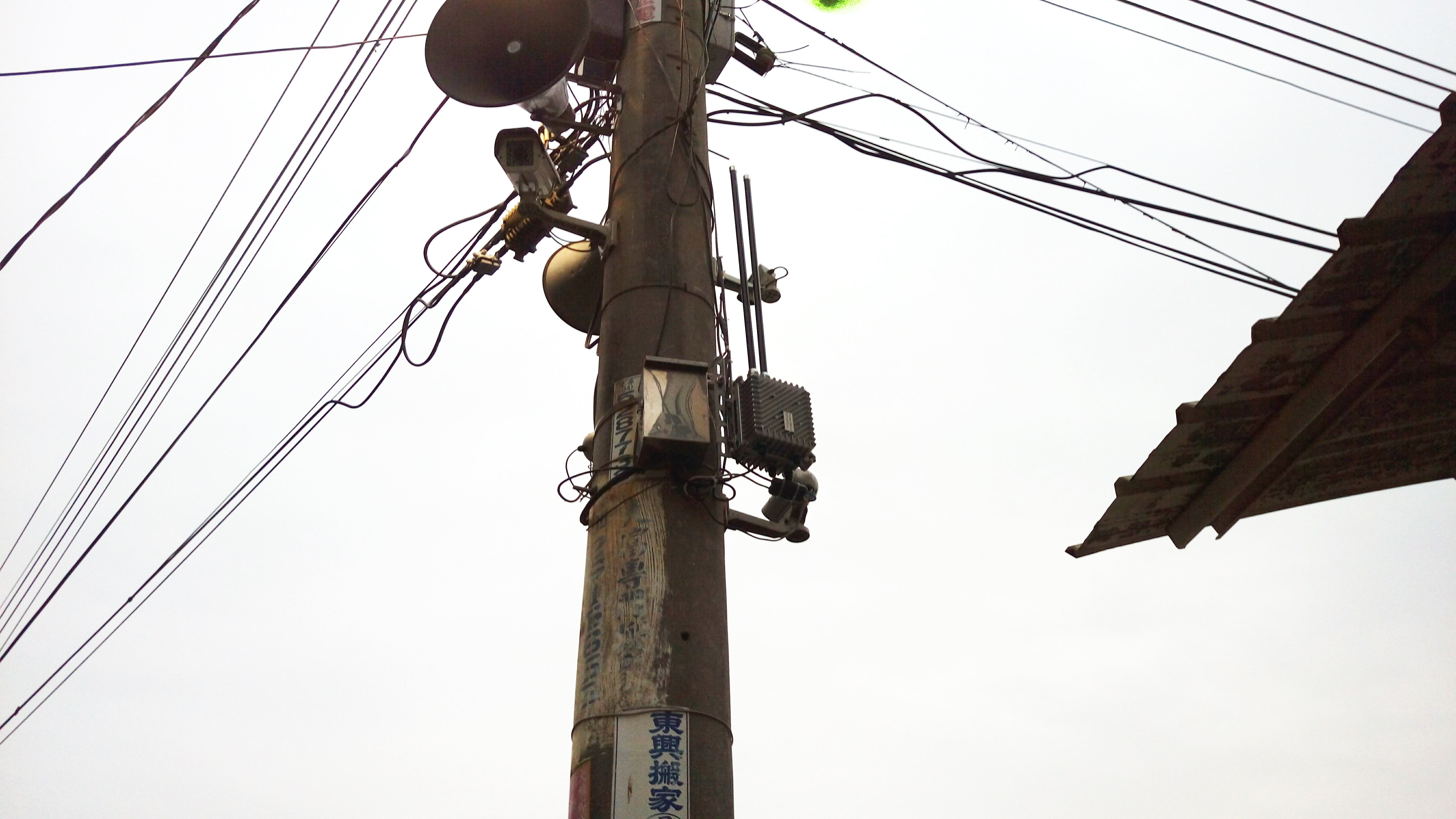

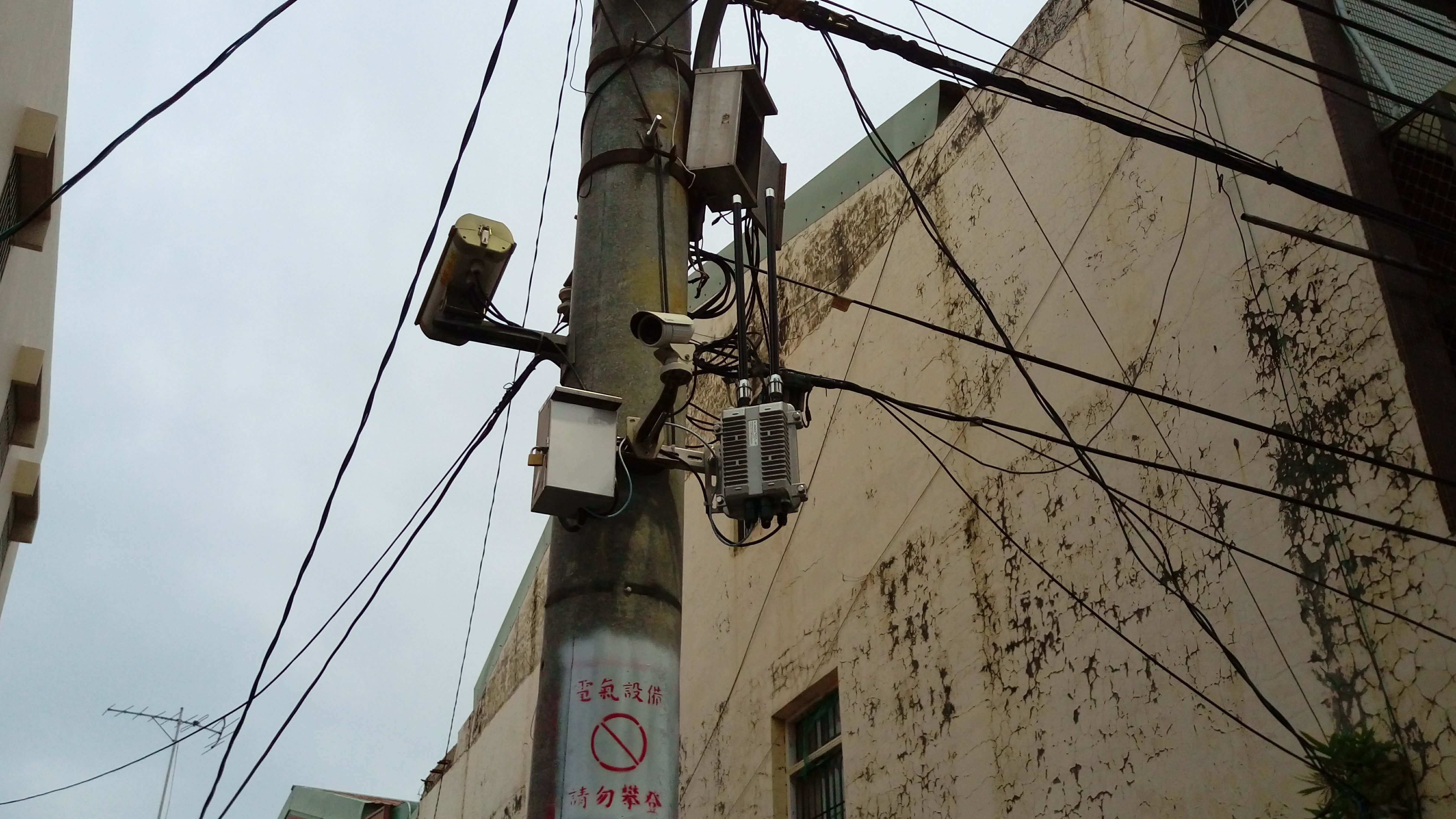

遠距離 高頻寬 無線網路 應用於村鄰里雲端 監視系統  相關相片
