遠距離無線網路，應用於油庫油槽區















遠距離無線網路，應用於油庫油槽區

應用案例說明：





一、應用於油庫油槽區 規劃需求：

依據使用需求，須於油庫區建置 巡邏 回報點、監控點及延伸備援點，並以無線網路延伸架設，並符合全區 數位監控 及全套標準整合架構而非拼湊設備，且提供各階層不同權限之遠端操控管理。

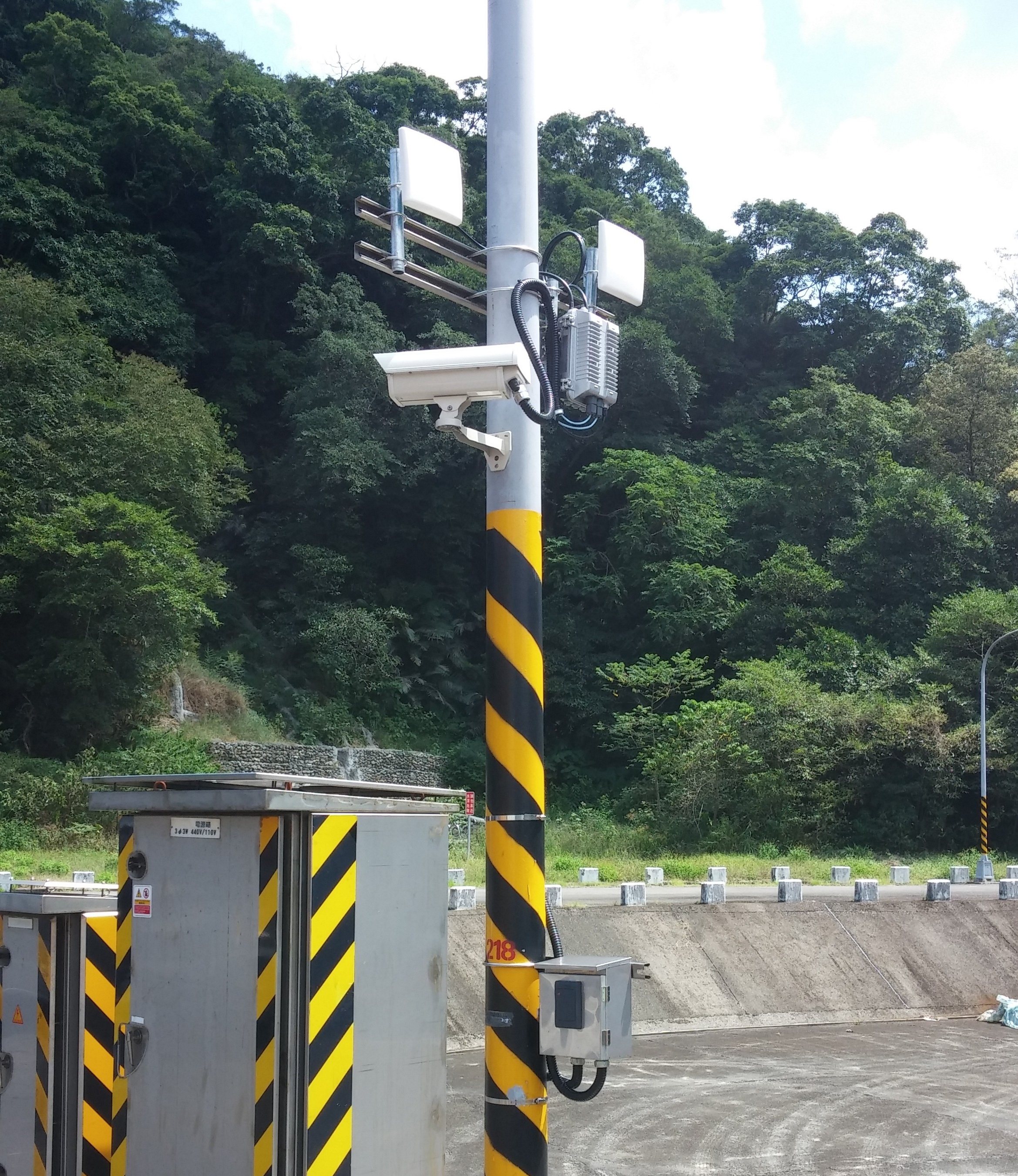

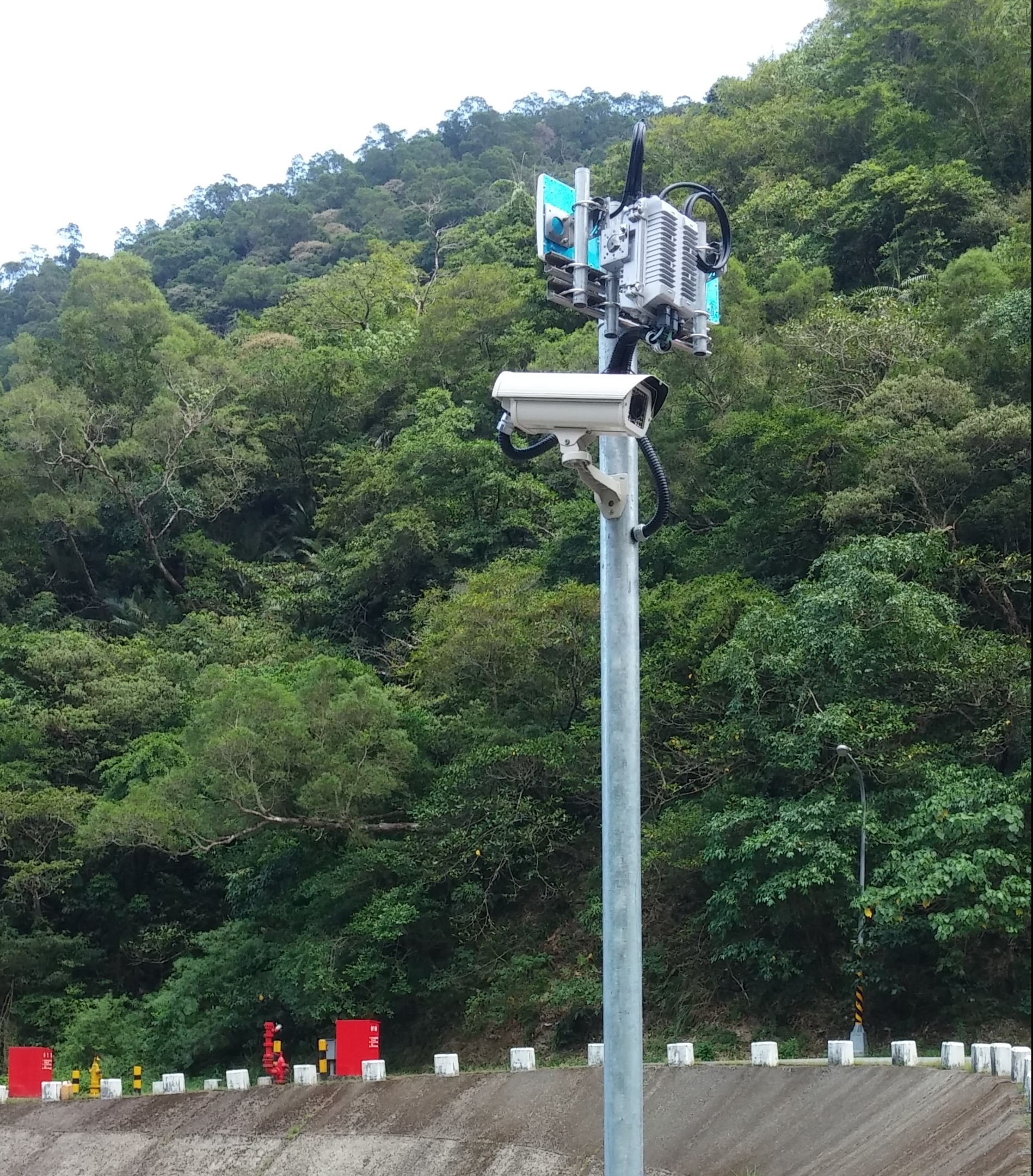

規劃全油庫分為5區傳遞路徑，共使用13組戶外 遠距離無線網路 基地台、2段高品質屏蔽 有線網路、4組200萬畫素IP Camera、8組新設RFID刷卡機及更換2組既有RFID刷卡機。





考量其環境為狹長及山谷，且樹林茂密，建議採用單模、雙模 遠距離無線網路 及Cat.6A FTP 有線網路 方式整合應用，以節省建置經費。

考量地處山區環境，須使用含有避雷器及防雷逆衝之無線網路設備，防止雷害蔓延。





依據需求增加規劃臨時短期使用 監視系統 區域，因此以雙模組無線AP作為延伸備援，並備援 有線網路 接入點供設備延伸或臨時取用網路點。

有線備援點：5處

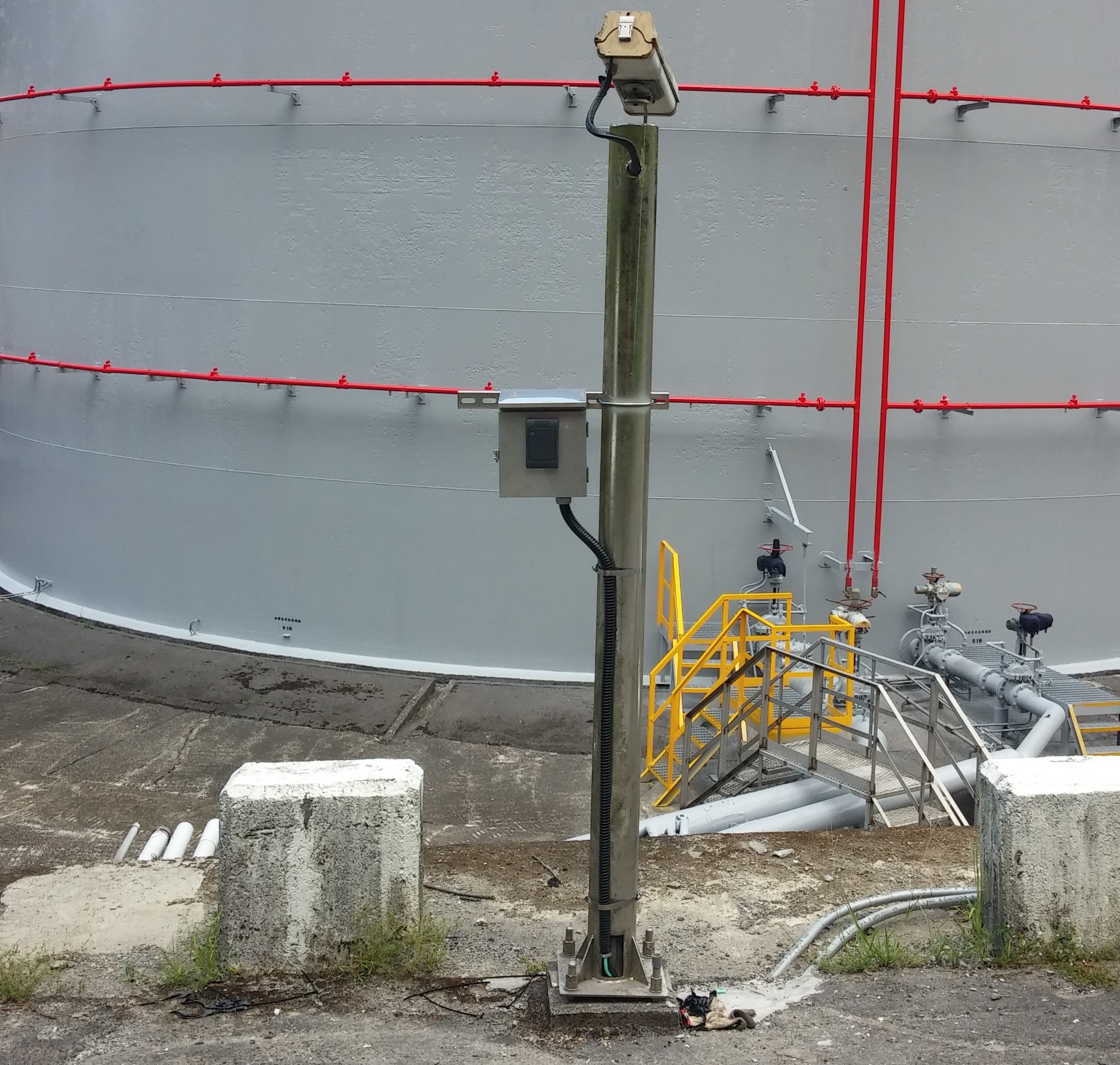

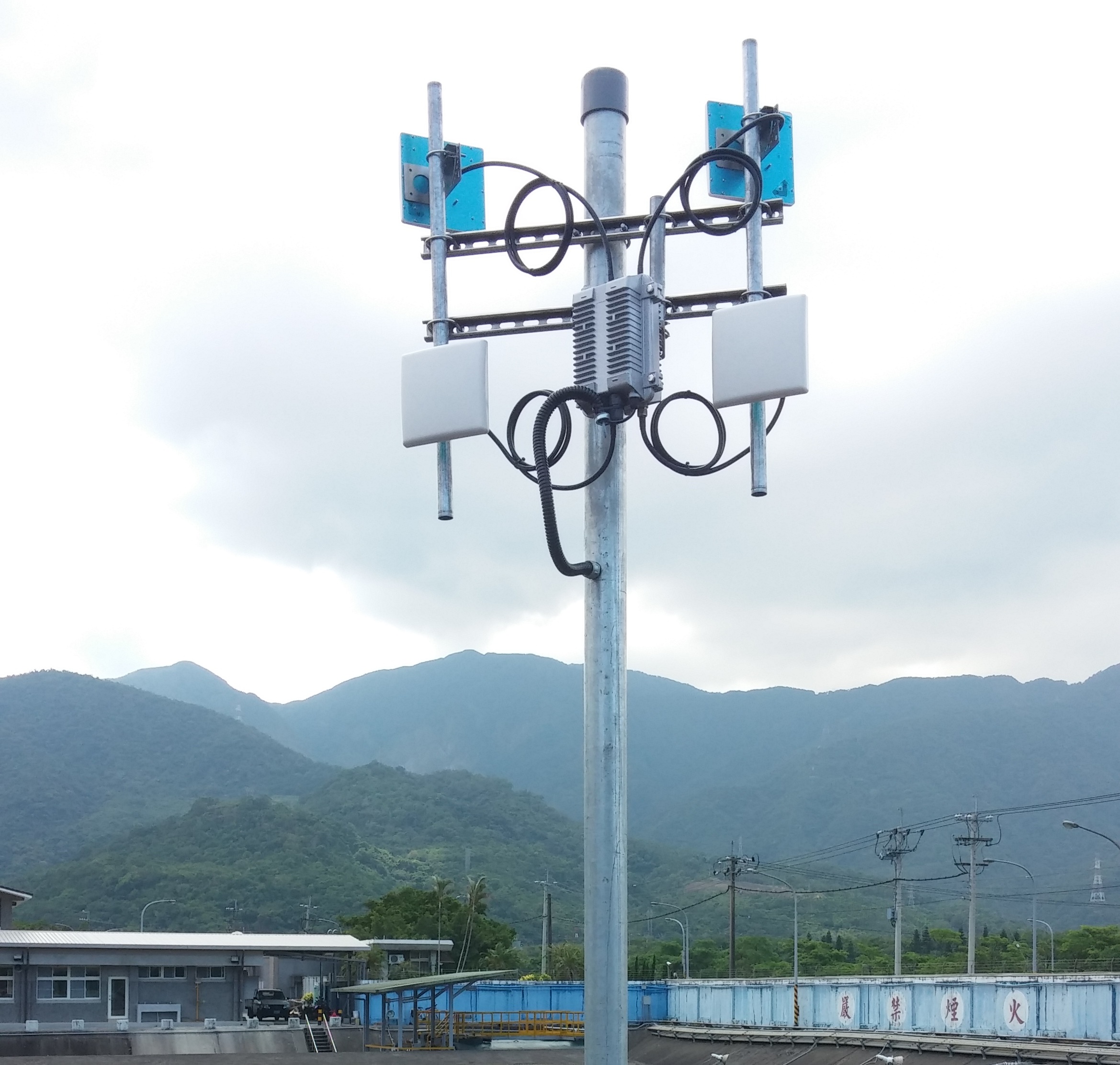

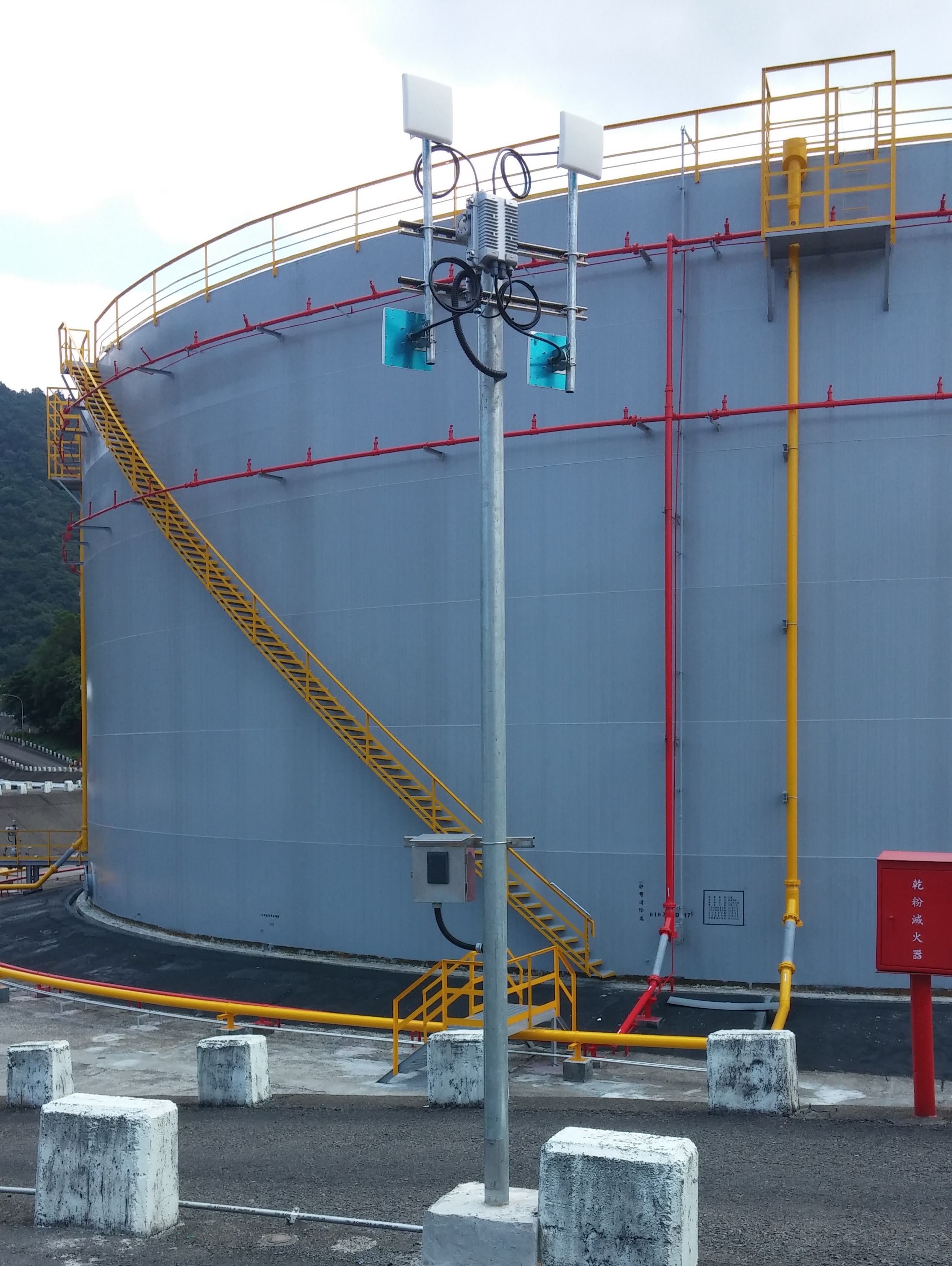

全區 無線網路 及刷卡機，架設位置以路燈燈桿及路緣石架設4M立桿上為主，除拉高 無線網路 天線避免阻擋外，亦可節省立柱費用。







資訊保密，規劃圖面不便公開。





二、遠距離無線網路 擴充應用

因本系統使用架構以專業廠商為主，RFID 門禁及 監控 皆為平行設計，非拼湊之改裝系統，在軟體、韌體、售後服務，皆有明確窗口及更新機制，有效保障客戶的應用相容度。

本案規劃之頻寬，足以提供未來全庫區改善為完整且密集的 數位監控 及 遠端整合 管理系統。





本系統並相容於國道推行之車輛eTag延伸應用，使進出車輛亦可有效控管。

因應 巡邏 通報機制，可輕易達到 巡邏 後緊急通報或遠端緊急告知聲光警示，達到完整的控管功能，提高庫區安全性，甚至可於 監控 點建置網路型電話設備，以利即時通報管理者現場狀況。

如因使用之燈桿或既有電力來源不穩定，或因應颱風斷電，本案規劃設備耗電功率極低，可搭配選擇經濟型太陽能及電池模組，達到完全綠化之節能系統。

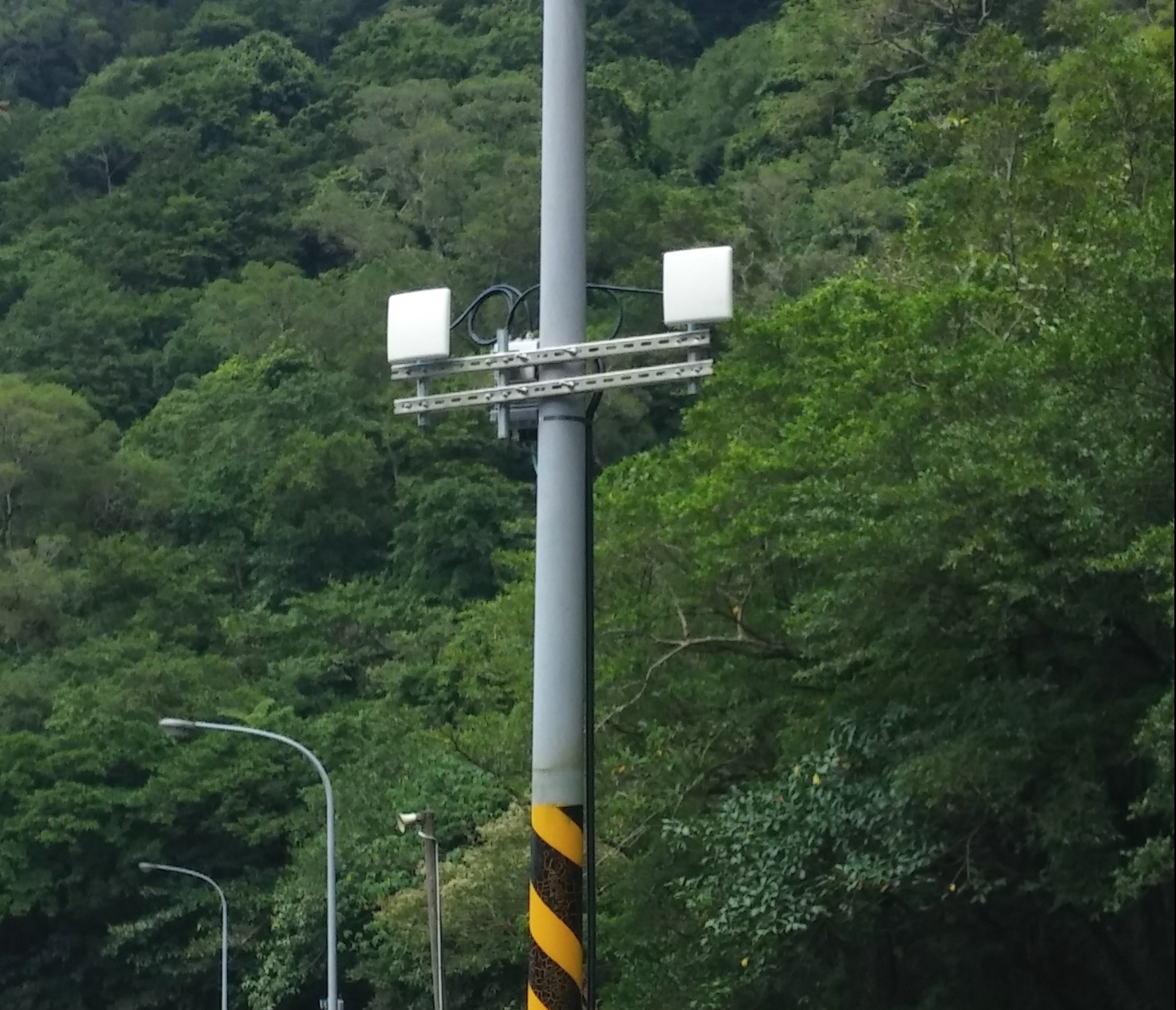

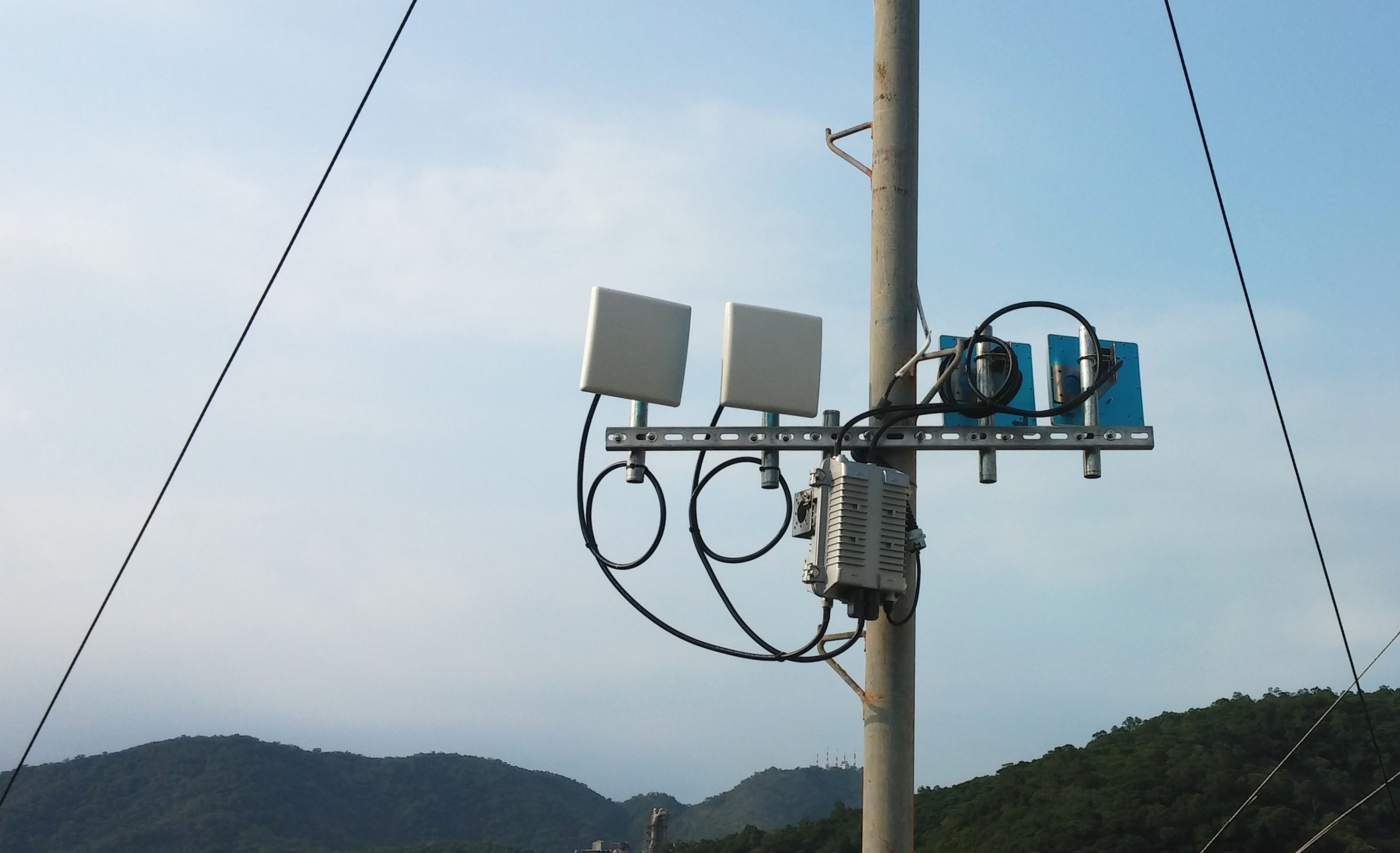

如因需延伸擴充 網路 使用點，亦可於任何一段作 無線網路 或 有線網路 延伸中繼，方便擴充。

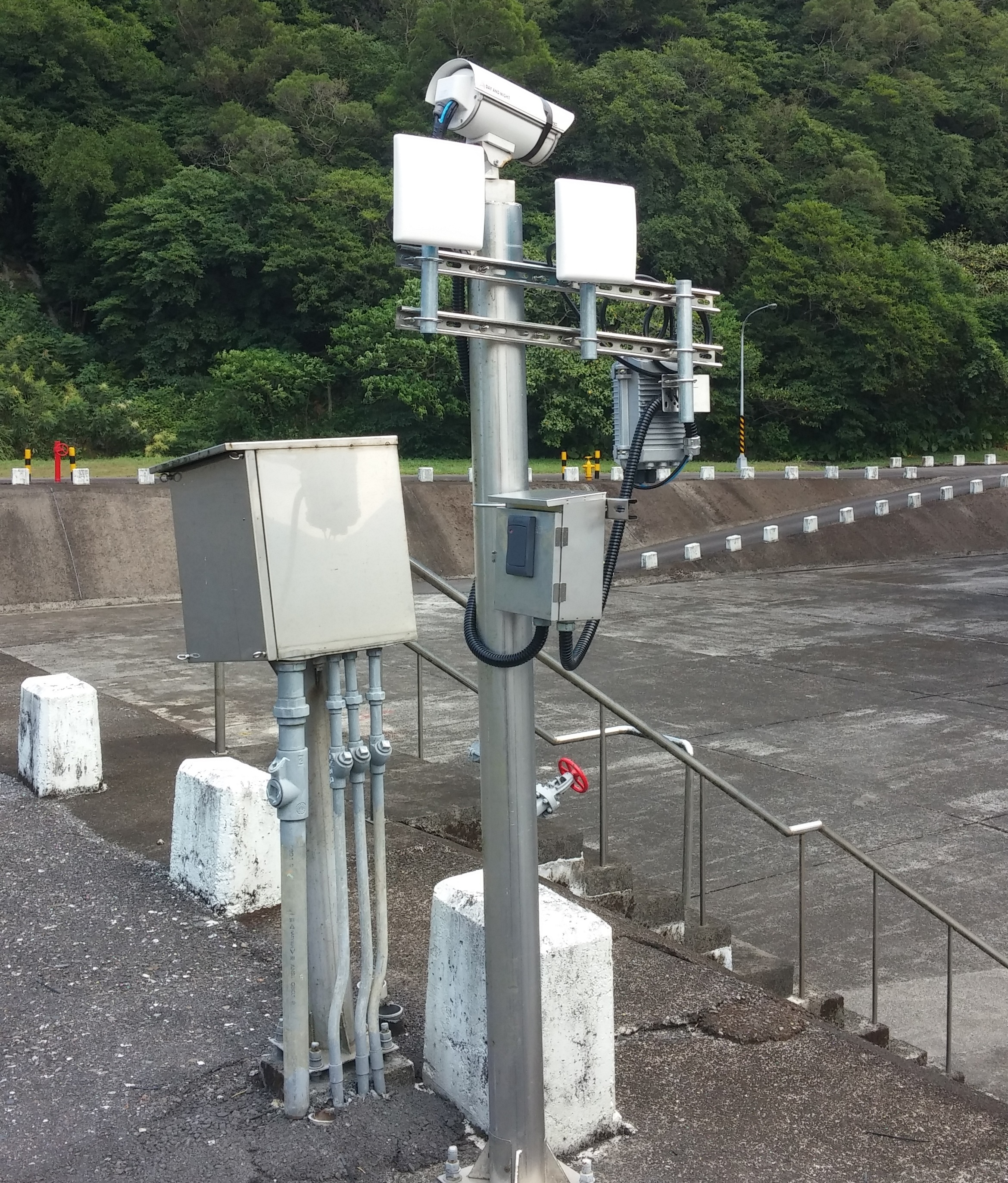

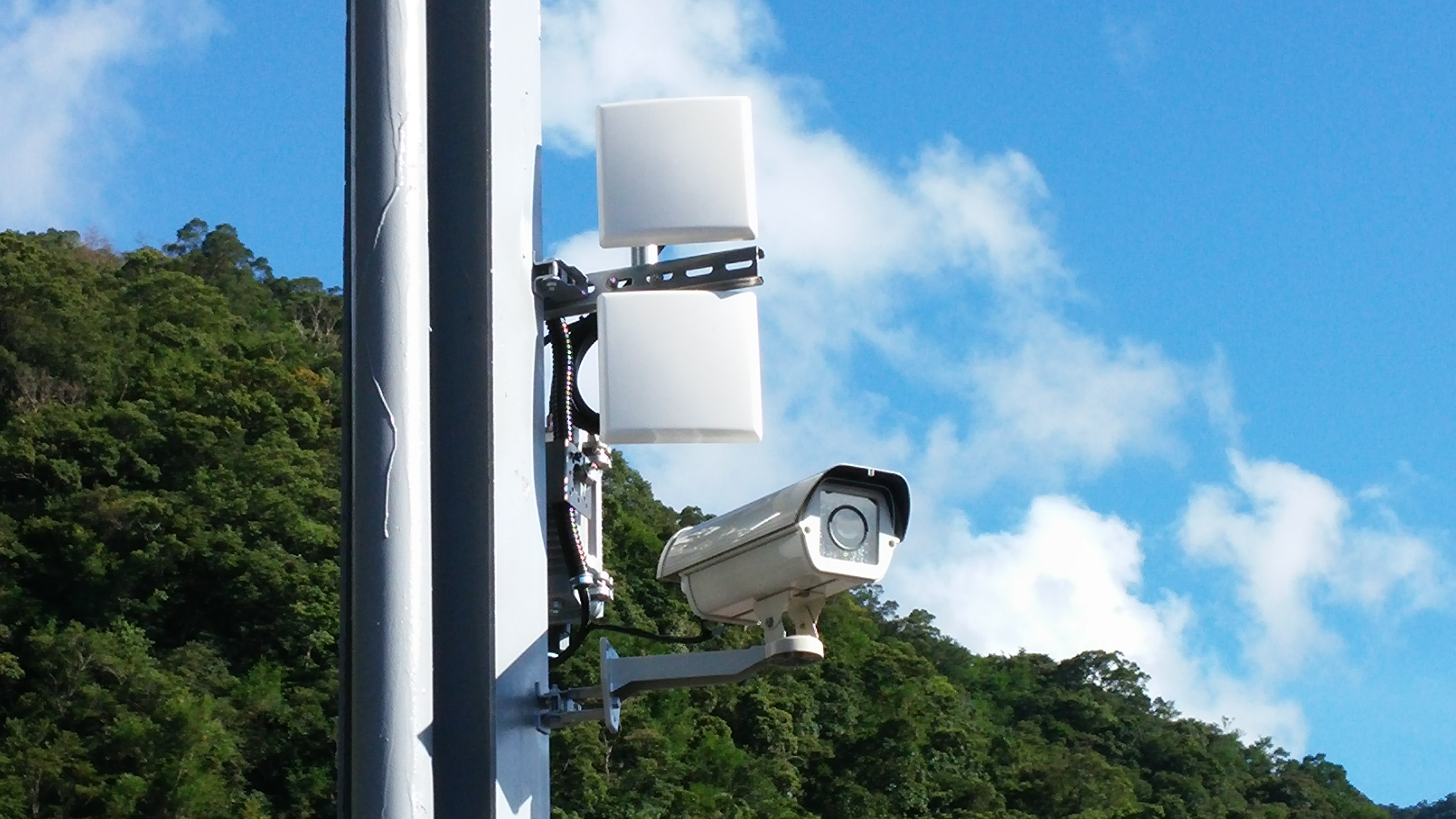

因 遠距離無線網路 架構為多點收送 MIMO 技術，因此可容許通過封包中之影音大訊框之封包傳輸，透過 IP Camera，可達到即時監聽、錄音、雙向對話之功能。

本案規劃之 巡邏 回報系統，可延伸擴充設計為全區持卡人及eTag登錄車輛即時路徑追蹤系統，搭配遠端通話功能，提高庫區安全。



三、庫區 遠距離無線網路 架設後 頻譜 測試

該庫區建置 遠距離無線網路 因使用於不同角度，且空間寬廣，無反射疑慮，採用同一頻段及同一優化頻率之高增益天線。



四、應用設備：

YC-2858AN 遠距離無線網路 基地台

YC-2858AN 遠距離無線網路 基地台簡介

YC-2858AN 遠距離無線網路 基地台DM
